VGA矩陣16進16出
發布日期：2019-12-20出處：VGA矩陣 作者：屏冠 點擊：

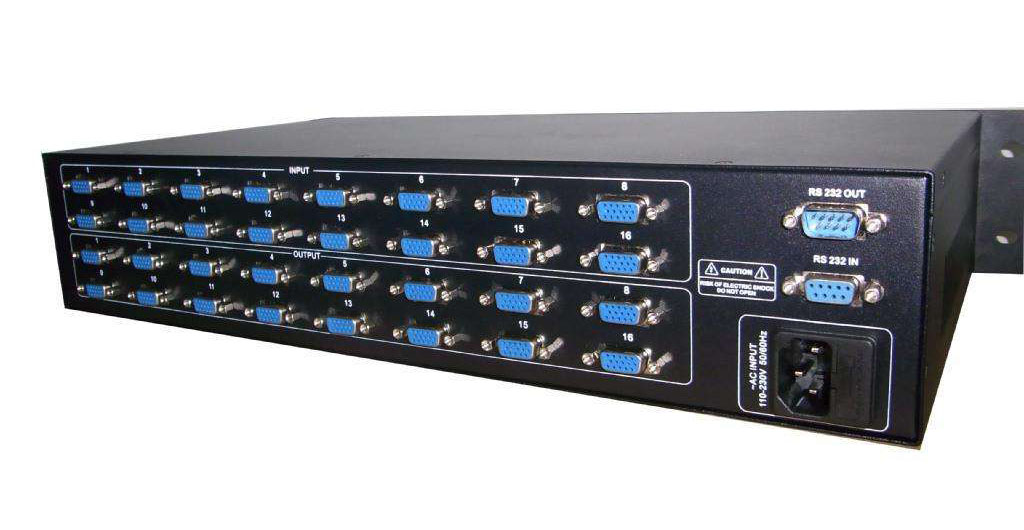

VGA 16X16 矩陣
產品參數：
-
帶 寬：400MHz(-3dB)滿載，0～10MHz @±0.1dB，0～100MHz @±0.6dB
-
亮色度干擾(多通道對一通道串擾)：-55dB@10MHz，-40dB@100MHz
-
微分相位I/0S：<1.28度，3.58MHz；微分相位誤差：0.1度, 3.58-4.43MHz
-
最大傳播延時：5nS(±1nS)；頻率響應：少于 ± 0.1dB - 30MHz；切換速度：≤180ns
-
視頻輸入
-
信號類型：VGA信號；連 接 器：三排15孔（VGA母頭）；信號強度：0.7V p-p：VGA
-
最小電平：0.5Vp-p；最小電平：0.5Vp-p；阻 抗：75Ω；回波損耗：-30Db@5MHz
-
視頻輸出
-
信號類型：VGA信號；連 接 器：三排15孔（VGA母頭）；輸出電平：2.0Vp-p
-
阻 抗：75Ω；回波損耗：-30Db@5MHz；D C偏 差：最大±5mV
-
同步信號
-
輸入/輸出信號類型：TTL；輸入電平：0～5.0Vp-p，4.0V；輸出電平：TTL: 5Vp-p
-
輸入阻抗：510Ω；輸出阻抗：75Ω；極 性：正或負與輸入一致
-
串接接口：RS232，9針母D型連接器，端口2，3，5分別直通
-
串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
-
輸入電壓： AC 100～240V；50/60Hz
-
2U機箱尺寸：430×250×88mm(長×寬×高）約7.0Kg
-
保修：壹年（配件及人工）；遙控器:（選配）
功能特點：
采用最新32位內嵌式處理器；
采用500M高帶寬芯片，具有長線驅動功能，無損傳輸可達20米；
自主開發高分辨率顯示設計電路 采用信號長距離傳輸失真增益補償技術；
采用數字同步識別處理（DSIP）技術； 16進16出VGA矩陣任意切換； 內置輪循切換功能，能任意設定間隔時間和通道； 內置16組場景存儲功能，能直接在面板或者紅外線遙感操作；
采用500M高帶寬芯片，具有長線驅動功能，無損傳輸可達20米；
自主開發高分辨率顯示設計電路 采用信號長距離傳輸失真增益補償技術；
采用數字同步識別處理（DSIP）技術； 16進16出VGA矩陣任意切換； 內置輪循切換功能，能任意設定間隔時間和通道； 內置16組場景存儲功能，能直接在面板或者紅外線遙感操作；
采用可編程邏輯陣列電路（CPLD），性能更穩定； 電腦視頻輸入和輸出端采用HD15PIN（VGA）接口； 專用端口，能直接和數字信控DIC-WT610C無線觸摸屏連接，即插即用； 特有TCP/IP網絡控制管理功能，能通過以太網控制；
采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便； 本產品帶有斷電現現場切換記憶保護、LCD液晶顯示、音視頻同步或分離異步切換等功能 本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換； 本產品帶有掉電現現場切換記憶保護，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如：數字信控、快思聰等）配合使用； 兼容市場所有同類產品的代碼和指令； 國際通用寬電壓設計，可適應交流110～240V，50/60Hz； 高品質、大批量生產，有較高的兼容性和穩定性， 可設置ID地址實現多機級聯，最多可以級聯255臺矩陣。
主要技術指標參數：
路由規格：8*8
帶寬:500MHz
亮度色度干擾 ：-50dB@10MHz
信號類型：數字VGA，數字TMDS
微分相位I/0S：<1.28度，3.58MHz
微分增益誤差 ：0.1%, 3.58-4.43MHz
隔離度(串擾) ： <-85db(10MHz)
輸入信號電平：1.2伏p－p ，5伏p－p（TTL）
非線性失真 ： <0.02%/0.02º (RL=150Ω)
支持分辨率：高清480i～1080p/640X480～1600X1200（60Hz）
輸入輸出接口：HD15PIN（VGA）
控制方式：RS-232、紅外、鍵盤面板
控制協議：9600 波特， 8 位， 1 個停止位，無奇偶校驗
產品規格： 電源AC：110V - 240V , 50 / 60 Hz
功率：10W—120W（VGA矩陣全系列產品）
尺寸：48cm x 30cm x (7-46) cm
重量：2.2 — 8.0kg
機架安裝：19英寸標準 2U - 15U高度
平均故障間隔時間MTBF：36000 小時
附件： 標準配置：說明書、控制軟件、電源線、控制線 可選配置：DIC-WT610C無線真彩觸摸屏、RS-422控制口、紅外遙控器、局域網串口控制器等。
采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便； 本產品帶有斷電現現場切換記憶保護、LCD液晶顯示、音視頻同步或分離異步切換等功能 本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換； 本產品帶有掉電現現場切換記憶保護，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如：數字信控、快思聰等）配合使用； 兼容市場所有同類產品的代碼和指令； 國際通用寬電壓設計，可適應交流110～240V，50/60Hz； 高品質、大批量生產，有較高的兼容性和穩定性， 可設置ID地址實現多機級聯，最多可以級聯255臺矩陣。
主要技術指標參數：
路由規格：8*8
帶寬:500MHz
亮度色度干擾 ：-50dB@10MHz
信號類型：數字VGA，數字TMDS
微分相位I/0S：<1.28度，3.58MHz
微分增益誤差 ：0.1%, 3.58-4.43MHz
隔離度(串擾) ： <-85db(10MHz)
輸入信號電平：1.2伏p－p ，5伏p－p（TTL）
非線性失真 ： <0.02%/0.02º (RL=150Ω)
支持分辨率：高清480i～1080p/640X480～1600X1200（60Hz）
輸入輸出接口：HD15PIN（VGA）
控制方式：RS-232、紅外、鍵盤面板
控制協議：9600 波特， 8 位， 1 個停止位，無奇偶校驗
產品規格： 電源AC：110V - 240V , 50 / 60 Hz
功率：10W—120W（VGA矩陣全系列產品）
尺寸：48cm x 30cm x (7-46) cm
重量：2.2 — 8.0kg
機架安裝：19英寸標準 2U - 15U高度
平均故障間隔時間MTBF：36000 小時
附件： 標準配置：說明書、控制軟件、電源線、控制線 可選配置：DIC-WT610C無線真彩觸摸屏、RS-422控制口、紅外遙控器、局域網串口控制器等。
